航空复合材料固化炉(中航)

2987 浏览
5.00 out of 5

外观大气 性能出众

用于各类复合材料和金属胶接构件的固化成型,为碳纤维预浸料、玻璃纤维预浸料、KEVLAR纤维预浸料、蜂窝夹层结构和金属胶接结构

立即咨询


















◎产品介绍 PRODUCT INTRODUCTION

1.本系列产品适用于各类复合材料和金属胶接构件的固化成型,为碳纤维预浸料、玻璃纤维预浸料、KEVLAR纤维预浸料、蜂窝夹层结构和金属胶接结构。
2.设备材料及其加工工艺具备良好的耐热性和耐热冲击性能,结构上对热膨胀的控制严格,膨胀尽量小且一致,以避免在多次工作后出现裂纹、撕裂、漏气、变形    等现象。
3.设备采用PLC控制,应用软件先进、可靠、高效,选用的仪器仪表及控制元件精度高,可靠性好,且满足AMS2750D及GJB509A-95的有关标准规定。
4.设备具有温度均匀性高,控温精度高,安全可靠性高,操作简便,维修方便等优点。该设备配有水冷却系统,确保在低温区降温时均匀可控。

◎性能特点PEFORMANCE AND FEATURES

参数 配置
独特的热风循环系统使工作室温度分布均匀。
全程大风量换气方式和独特的前置换气功能,使箱内可燃气体浓度始终处于安全范围内。
表面低温度密封电热管加热,性能稳定,寿命长。
高性能电阻丝加热。
台车装有轨道并配有供装载工件或试件的手动台车,工作效率高。
台车装有驱动装置,按动开关,台车便可自动进出,灵活方便。 可选配
先进的高效换热器,在大换气量条件下箱内仍有较好的温度均匀性和波动度,由于该换热器效率高于一般换热器,所以节能效果显著。
独特的减压门设计,可减少意外事故的损失。
独立控制台,既可就近控制,也可集中到控制室统一控制。
进口高精度智能可编程控温仪控温,PID参数自整定,固态继电器调功。 可选配
智能数显表控温,具有PID自整定功能。
记录仪记录工作全工程温度曲线。 可选配
超温保护装置能发出声光报警信号并切断加热电源,保护设备和工件的安全。
绝缘电阻测试仪可测量被烘电机、电器绕组的绝缘电阻。
工作室内装照明灯,大门上设观察窗,可观察工件被加热的状况。 可选配
注:表中带●的为有此功能

◎主要控制系统 MAIN TECHNICAL PARAMETERS

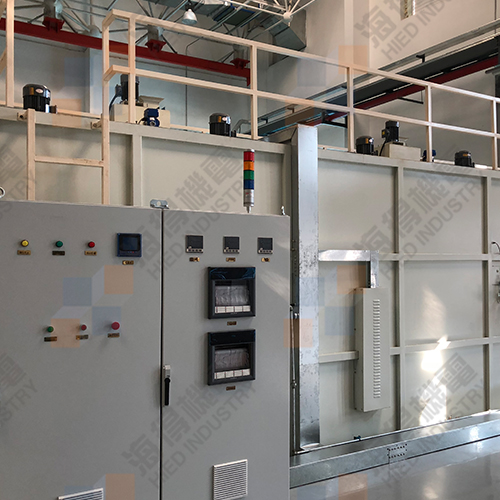

控制柜 由独立式控制柜组成,与箱体就近布置,强弱电导线通过走线
桥架与炉体连接;控制柜进线电缆。
温控控制 采用有纸记录仪+仪表+计算机,具有多段自整定功能,可实现至少20段程序控温功能,由总线通讯方式给上位计算机提供温度数据进行自动控制等;
温度报警 加热控制器自保联锁,当箱内温度发生异常波动,此时超温报警系统工作,会发出声光报警,并自动切断加热电源;
热电偶 固化炉内前后各分别设有18路、12路接插式热电偶(美国OMEGA ),分度号为K型;热电偶插座(美国OMEGA)安装在烘箱两侧面靠近箱门处,并有刻蚀清晰数字标示与计算机对应,标示长时间使用仍可保持清晰,连接用的OMEGE耐高温补偿导线,其最大允许误差读数为±0.3%;
◆测温热电偶接插组件采用K分度美国OMEGA耐高温度接插组件,耐温260℃;
计算机
监控系统

◆包括计算机、显示器、键盘
◆分布在烘箱内中的热电偶可在软件中任选组合使用,对选中的热电偶采用平均值方法参与控制,对热电偶重新选择后可自动更新平均值;
◆升降温速率在运行中实时可调;
◆随时可以终止运行中程序的运行参数,但记录数据可连续对接。在更改程序的过程中,烘箱内的真空和温度不会发生明显变化(开关门、降温、改变真空除外);
记录系统

◆采用计算机记录为主,带有打印系统,配置打印机,记录并生成温度、真空曲线。
用于记录工件30点温度、分区控温偶、25路真空、5路正压、总真空、总压力的记录;
◆通过计算机软件可采集控制温度、报警温度、工件记录温度、真空值温度各点的实时测量数据,分别进行实时显示;
◆预留在箱内热偶线(k型美国OMEGA),每支热电偶应采耐热材料进行保护,接入耐高温接插件,共计30只,并设有金属标识;
◆计算机软件的温度数据、真空数据、压力数据,可生成温度、真空值、真空值报表和曲线,并可打印输出。

注:非标准产品,可根据用户要求专业设计制造

海得机电主要生产各种多门烘箱、航空部件、方舱、高铁部件、船艇部件、碳纤维等复合材料固化炉、风能转子烘箱、蒸汽、电热鼓风烘箱、干燥箱、变压器固化炉、互感器固化炉、高安全绝缘浸漆干燥箱、换向器干燥箱、摩擦材料固化箱、天然气烘箱、蒸汽烘箱、真空加热炉、工业电涂装线、隧道炉、焚烧炉彩钢生产线、工业烤箱、树脂砂轮固化炉、台车炉、刹车片烘箱、网带炉、电机固化炉、电机防爆烘箱、米线烘干生产线等加热设备。产品广泛应用于航天、电机(变压器、互感器、换向器)电器绝缘干燥、摩擦材料、玻璃、建材、化工医药、皮革、汽车配件、电子元件、复合材料制造等领域。


工作室尺寸(mm):
外形尺寸(mm):
工作温度(℃): 0
电源电压(V): 0
电源频率(Hz): 0
加热功率(kW):
温度均匀度(%): ±
温度波动度(℃): ±
重量(kg): 0
